映界YJ-IR680R 新型手持融合望远镜昼夜观察、测距、定向、识别伪装

一、产品概述

       新型融合望远镜主要用于手持使用、昼夜观察目标、场景，具有测距、定向能力以及一定的识别伪装能力。

二、主要指标

     1．工作模式

      （1） 共有微光、红外、融合黑白、融合彩色四种模式，四种模式下，能够昼、夜工作；

      （2） 融合黑白、融合彩色模式下具有目标突出标识功能；

      （3） 融合彩色模式具有丛林、雪地、海洋、城市、荒漠等典型场景。

   2．识别距离

 （1） 微光工作模式：在无月星空条件下，对通视范围内的中型卡车侧面识别距离不小于500m；

 （2） 红外工作模式：夜间对通视范围内中型卡车的侧面识别距离不小于1200m；

 （3） 融合工作模式：识别距离不低于微光模式和红外模式的识别距离最大值的90%。

3． 视场角：  ≥16°×12°。

4． 目镜视度调节范围：-4SD ～ +4SD。

5． 激光测距

           （1） 最小测程：≤20m；

           （2） 最大测程：≥6km；

          （3） 测距误差：≤2m；

          （4） 准测率：≥98％；

          （5） 重复频率：≥1Hz；

          （6） 激光波长：人眼安全波段。

6． 磁方位测角精度

≤0.5°（RMS，主机倾角范围-15°～+15°）。

7． 重量：主机（含电池、眼罩）重量≤1Kg。

8. 连续工作时间:≥12小时（常温）。

9. 环境适应性

       （1） 工作温度：-40℃～+55℃；

       （2） 贮存温度：-55℃～+70℃；

三、产品特点

     1. 双目显示观察，可手持使用，也可支架架设使用；

     2. 具有电源控制、模式切换、对比度调节、亮度调节、图像极性转换（红外模式）以及图像与视频存储、回放、检索（文件名检索）和删除等控制功能；

     3. 具有欠压指示、电池反接保护功能；

     4. 具有分划显示、消隐功能；

     5. 图像显示包含方位角、测距结果、电量等实时信息；

    6. 具有意外断电信息和状态备份功能；

    7. 具有自检功能；

    8. 在微光、红外、融合黑白、融合彩色四种模式均可测距；

    9. 具有外触发测距功能；

    10. 具有自动连续测距功能；

    11. 具有测算多目标间距离的功能；

    12. 具有记忆目标方位、距离和时间功能；

    13. 具有1.0～4.0连续电子变倍功能；

    14. 具有目镜防漏光功能，暴露距离不大于10m。

四、产品结构

    主机由成像部分、目标定位部分、显示部分和供电部分共四部分组成。

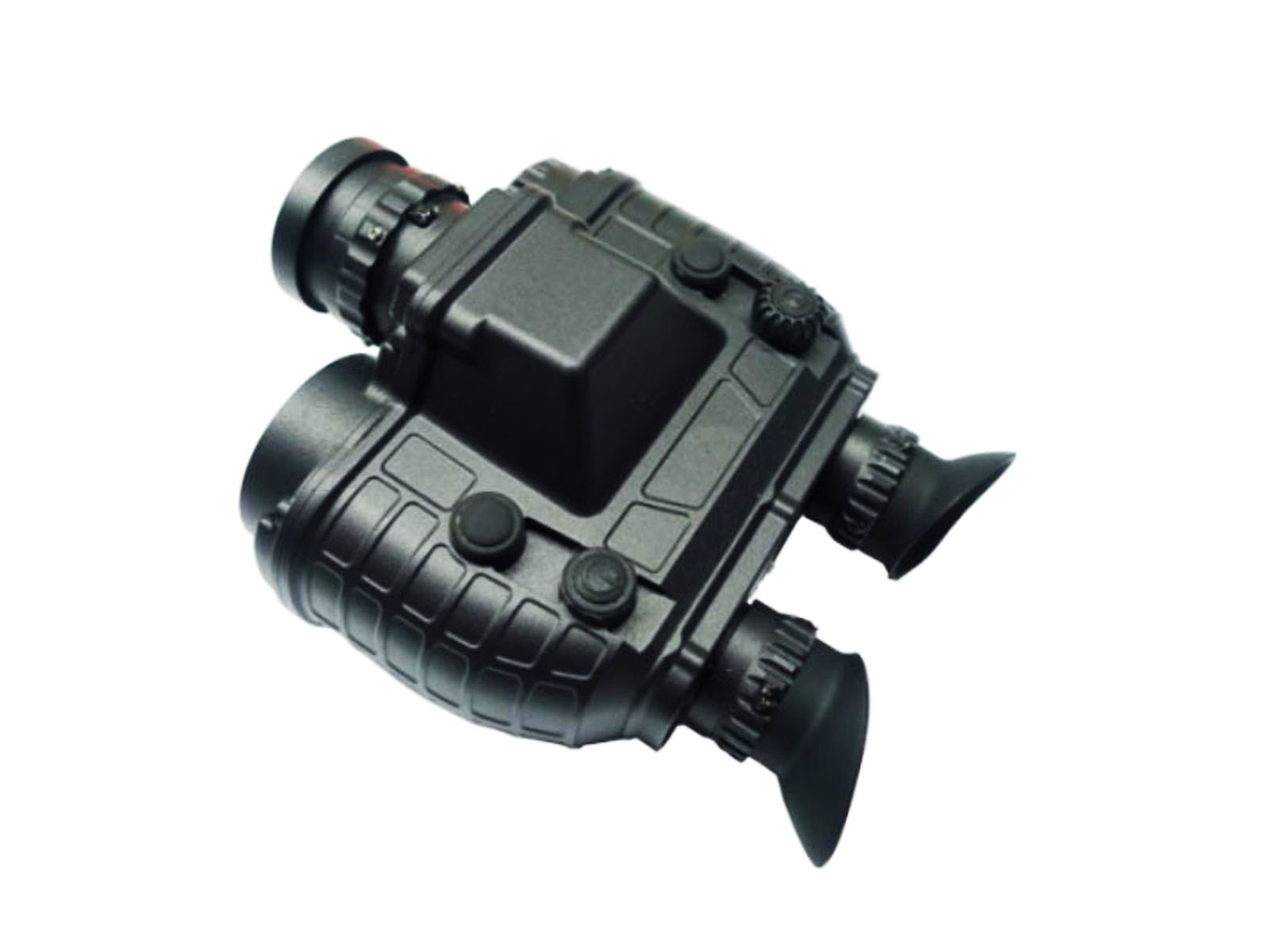

整体机构采用沿中间轴线基本对称结构。微光模块、供电模块放置在两侧位置，红外热成像模块和测距模块放置到中间，红外热成像模块镜头突出，方便调焦。整机重心居中，满足人机工程要求。如图所示。
